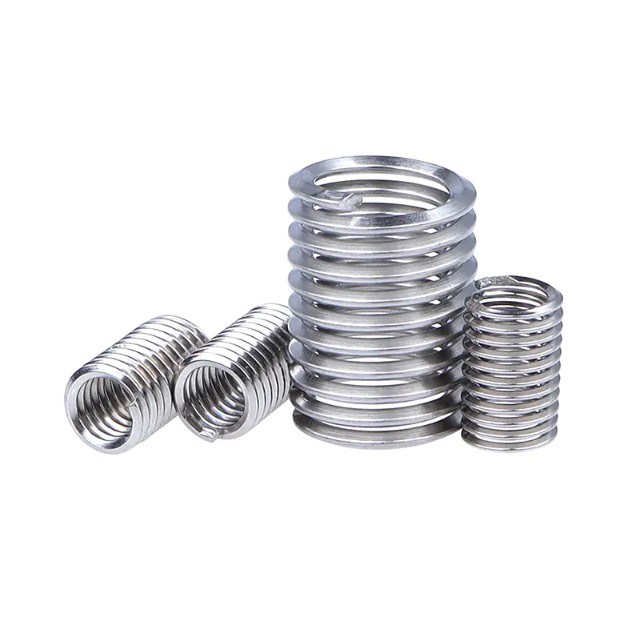

A vložka drôteného závitu je skrutkovito stočený upevňovací prostriedok vyrobený z vysokopevnostného drôtu z nehrdzavejúcej ocele (typicky typ 304 alebo 316) s prierezom v tvare diamantu. Vkladá sa do predzávitového otvoru, aby sa vytvoril trvalý vnútorný závit odolný voči opotrebovaniu, ktorý prevyšuje pevnosť väčšiny základných materiálov. Pružinový dizajn vložky umožňuje rovnomerne rozložiť zaťaženie po celej dĺžke závitu, čím sa šmykové zaťaženie premení na radiálne „obručové napätie“ pre vynikajúcu integritu spoja.
Vložky s drôteným závitom, pôvodne vyvinuté pre letecký a automobilový priemysel, slúžia dvom primárnym funkciám: oprava poškodených alebo stiahnutých závitov a výstužné nite v mäkkých materiáloch ako je hliník, horčík a kompozity. Dokončený povrch (8-16 mikropalcov) je výnimočne hladký, prakticky eliminuje eróziu závitu spôsobenú trením a poskytuje odolnosť proti korózii.
Hlavné typy vložiek s drôtenými závitmi
Drôtené závitové vložky sú kategorizované podľa ich uzamykacieho mechanizmu a spôsobu inštalácie. Štyri primárne typy sú:
Voľne bežiace (štaardné) vložky
Ide o najbežnejší typ – v podstate špirálovo stočené pružiny, ktoré vytvárajú vnútorné závity zodpovedajúce veľkosti skrutky. Poskytujú hladké, voľne bežiace závity bez akejkoľvek uzamykacej funkcie. Najlepšie pre: Univerzálne aplikácie, kde je potrebná častá montáž/demontáž a vibrácie sú minimálne.
Skrutkové vložky
Tieto vložky obsahujú jednu alebo viac polygonálnych uchopovacích cievok, ktoré vyvíjajú radiálny tlak na vonkajší závit, čím vytvárajú prevládajúci krútiaci moment, aby sa zabránilo uvoľneniu v dôsledku vibrácií alebo nárazov. Eliminujú potrebu dodatočných uzamykacích mechanizmov, ako sú poistné podložky alebo zmesi na zaistenie závitov. Najlepšie pre: Prostredia s vysokými vibráciami, ako sú motory, stroje a letecké aplikácie.
Zapletené vložky
Originálny dizajn s malou príchytkou (inštalačná rukoväť) na jednom konci cievky. Hrot zapadne do inštalačného nástroja a po inštalácii sa musí odlomiť. Výhody: Nižšie náklady, overená spoľahlivosť. Nevýhody: Nebezpečenstvo úlomkov cudzích predmetov (FOD) zo zlomeného hrotu, ktoré si vyžaduje vybratie zo slepých otvorov.
Vložky bez zamotania
Moderná inovácia s hnacími zárezmi na oboch koncoch namiesto tŕňa. Tieto vložky je možné inštalovať a vyberať bez odlomenia akýchkoľvek kúskov, čím sa úplne eliminujú riziká FOD. Výhody: Opätovne použiteľná, rýchlejšia inštalácia, nie je potrebné vyhľadávanie tangencií, ideálne pre kritické letecké aplikácie a aplikácie v čistých priestoroch. Dostupné v: Konfigurácie s voľným chodom aj so skrutkovým uzáverom.
| Typ | Funkcia uzamknutia | Inštalácia | Riziko FOD | Najlepšia aplikácia |
|---|---|---|---|---|
| Voľný chod | žiadne | Tangless alebo Tangless | Nízka až stredná | Valné zhromaždenie |
| Skrutkové zamykanie | Radiálne uchopovacie cievky | Tangless alebo Tangless | Nízka až stredná | Prostredia s vysokými vibráciami |
| Tanged | Líši sa | Vyžaduje odlamovanie tang | Stredne vysoké | Aplikácie citlivé na náklady |
| Tangless | Líši sa | Nie je potrebné žiadne prerušenie | žiadne | Letectvo, kritické systémy |
Ako vybrať vhodný model
Výber správnej vložky s drôteným závitom vyžaduje zváženie štyroch kľúčových parametrov:
Veľkosť a rozstup závitu
Prispôsobte vložku vašej špecifikácii skrutiek (metrická: M2–M39; britská: UNC/UNF #2 až 1/2" a väčšia). Vložka musí zodpovedať menovitému priemeru aj stúpaniu závitu (hrubé alebo jemné) spojovacieho prvku.
Dĺžka vloženia
Dĺžka vložky je špecifikovaná ako násobok priemeru závitu (D):
- 1,0D: Minimálny záber, vhodný do stiesnených priestorov
- 1,5D: Štandardná dĺžka pre väčšinu aplikácií
- 2,0 D – 3,0 D: Maximálna pevnosť pre vysoko zaťažené alebo kritické aplikácie
Výber materiálu
Štandardné vložky sa vyrábajú z Nerezová oceľ 304 (AISI 304, mechanicky vytvrdený na pevnosť v ťahu 200 000 psi). Pre špecializované aplikácie:
- Nerezová oceľ 316: Zvýšená odolnosť proti korózii pre morské/chemické prostredie
- Inconel X-750: Vysokoteplotné aplikácie (až do 550 °C/1022 °F)
- Fosforový bronz: Aplikácie vyžadujúce zníženú odolnosť proti zadretiu alebo iskreniu
Povrchová úprava
Voliteľné nátery zvyšujú výkon v špecifických podmienkach:
- Lubrikant na suchý film (MolyLube): Znižuje trenie pri aplikáciách s vysokým krútiacim momentom, odolnosť voči vysokej teplote
- Pokovovanie kadmiom alebo niklom: Vynikajúca odolnosť proti korózii, zabraňuje zadretiu počas inštalácie
- Strieborné pokovovanie: Extrémne teplotné aplikácie, znižuje zadieranie závitu
Požadované inštalačné nástroje
Kompletná inštalácia drôtenej závitovej vložky vyžaduje nasledujúce špecializované nástroje:
| Nástroj | Funkcia | Poznámky k špecifikácii |
|---|---|---|
| STI (Screw Thread Insert) Tap | Vytvára vnútorné závity pre vložku | Väčší priemer stúpania ako štandardný závitník; musí presne zodpovedať veľkosti vložky |
| Vrták na jadrovú dieru | Pred závitovaním vyvŕtajte vodiaci otvor | Priemer špecifický pre veľkosť vložky; nie sú povolené žiadne tolerancie |
| Nástroj na vkladanie (Prevíjač) | Vetry sa vkladajú do závitového otvoru | Manuálne, elektrické alebo pneumatické; zachytené alebo nezachytené typy tŕňov |
| Nástroj Tang Break | Po inštalácii odstraňuje zašpinenie | Dierovač a kladivo (200 g) pre malé veľkosti; špecializované odlamovacie nástroje pre väčšie |
| Záhlbník | Vytvára nábehové skosenie | Hĺbka ≤ 0,4 × rozstup; zabraňuje kríženiu vkladacej nite |
| Ukazovateľ závitovej zástrčky | Overuje presnosť hotového závitu | Go/No-Go meradlo pre kontrolu kvality |
| Nástroj na extrakciu | Odstraňuje poškodené vložky | Vyžaduje sa pre scenáre opravy alebo výmeny |
Možnosti elektrického náradia: Pre veľkosériovú výrobu poskytujú pneumatické alebo elektrické inštalačné nástroje konzistentnú hĺbku inštalácie pomocou nastaviteľných limitov hĺbky a funkcií automatického spätného chodu.
Správny postup inštalácie
Správna inštalácia nasleduje presné päťkroková sekvencia . Odchýlky od tohto postupu sú hlavnou príčinou zlyhania vložky.
Krok 1: Vŕtanie
Pomocou špecifikovaného STI vrtáka vyvŕtajte otvor so správnym priemerom a hĺbkou. Kritické požiadavky: Hĺbka vŕtania musí presahovať hĺbku zabudovania vložky minimálne o 1-2 závity; otvor nesmie byť zúžený; triesky musia byť úplne odstránené, čo je obzvlášť dôležité pre slepé otvory.
Krok 2: Zahĺbenie
Aplikujte zahĺbenie na vstup do otvoru, aby ste zabránili kríženiu závitu a zabezpečili nábeh pre vložku. Maximálna hĺbka zahĺbenia: 0,4 × stúpanie. Nadmerné zahĺbenie ohrozuje udržanie doštičky.
Krok 3: Klepnutie (STI Tap)
Rezte závity pomocou špecifikovaného závitníka STI, ktorý vytvára väčší priemer stúpania ako štandardné závitníky, aby sa prispôsobil vonkajšiemu priemeru doštičky. Pri priechodných otvoroch musí hĺbka závitníka presahovať dĺžku vložky. Pri slepých otvoroch používajte kontrolovanú silu, aby ste zabránili zlomeniu kohútika. Dôkladne vyčistite vlákna pomocou stlačeného vzduchu (radiálne trysky pre slepé otvory) pred inštaláciou vložky.
Krok 4: Vložte inštaláciu
Namontujte vložku na inštalačný nástroj tak, že zasuniete hrot (pre vložky s hrotom) alebo unášacie drážky (pre nezamotané). Otáčaním nástroja naviňte vložku do závitového otvoru. Zastavte, keď je vložka 0,25–0,75 závitu pod povrchom. Vyhnite sa používaniu nadmernej axiálnej sily, ktorá môže spôsobiť "prekríženie" alebo poškodenie vložky.
Krok 5: Odstránenie Tang (iba Tanged vložky)
Pre priechodné otvory: Umiestnite nástroj na zlomenie čeľuste (dierovač) na čeľusť a udrite na druhý koniec nástroja 200g kladivo odstrihnúť tang. Pre slepé otvory: Použite kliešte s dlhým nosom alebo extrakčné nástroje na vytiahnutie zlomeného hrotu. Overte pomocou meradla závitu, či hotový závit spĺňa špecifikáciu (zvyčajne tolerancia ISO 2/6H).
Kompatibilné materiály
Drôtené závitové vložky sú kompatibilné prakticky so všetkými inžinierskymi materiálmi, s osobitnými výhodami pre mäkšie podklady.
Mäkké kovy (primárne aplikácie)
- Zliatiny hliníka: Najbežnejšia aplikácia; zabraňuje odizolovaniu závitov v liatom a kovanom hliníku
- Zliatiny horčíka: Nevyhnutné pre ľahké letecké a automobilové komponenty
- Meď a bronz: Poskytuje odolnosť proti opotrebovaniu v mäkších neželezných kovoch
- titán: Kompatibilné, ale často sa používa skôr na opravu závitov ako na primárne vystuženie
Železné kovy
Zatiaľ čo v oceli (ktorá má primeranú pevnosť závitu) je to menej bežne potrebné, vložky sa používajú v liatina a tvárnej liatiny pre odolnosť proti opotrebovaniu a v oceľ aplikácie vyžadujúce častú montáž/demontáž, aby sa zabránilo opotrebovaniu závitu.
Nekovové materiály
Účinné v termoplasty, termosety a kompozity (uhlíkové vlákno, sklolaminát), kde by sa priame vlákna ľahko odtrhli. Radiálny tlak vložky vytvára mechanické zaistenie bez koncentrácie napätia, ktoré spôsobuje praskanie v krehkých materiáloch.
Smernica pre tvrdosť materiálu: Vložky sú najvýhodnejšie, keď je tvrdosť základného materiálu nižšia 30 HRC (Rockwell C) . V tvrdších materiáloch poskytujú doštičky skôr odolnosť proti korózii a predĺženie životnosti závitu než zvýšenie pevnosti.
Zaobchádzanie s nadmerným utiahnutím a zlomením
Zlyhania inštalácie vyžadujú systematickú nápravu na obnovenie integrity vlákna.
Odstránenie príliš utiahnutej vložky
Ak je vložka príliš utiahnutá alebo nesprávne nasadená, použite špecializovaného extrakčný nástroj . Vložte hrot nástroja do vkladacej cievky, pevne zatlačte a otočte proti smeru hodinových ručičiek vycúvať vložku. Pri tvrdohlavých prípadoch naneste penetračný olej a nechajte ho pred extrakciou namočiť.
Odstránenie zlomenej vložky
Ak sa vložka počas inštalácie zlomí:
- Vyvŕtajte zlomenú vložku pomocou vrtáka o niečo menšie ako veľkosť vrtáku STI aby nedošlo k poškodeniu nadradených vlákien
- Na odstránenie zostávajúcich úlomkov cievky použite vyťahovač kohútika alebo ľahko vyťahovací nástroj
- Skontrolujte závitový otvor, či nie je poškodený; ak sú závity narušené, vyvŕtajte na najbližšiu väčšiu veľkosť vložky alebo na opravu použite pevnú vložku puzdra (Keensert)
Preventívne opatrenia
Aby ste zabránili nadmernému utiahnutiu:
- Použite inštalačné nástroje obmedzujúce krútiaci moment alebo prednastavené momentové kľúče
- Zastavte inštaláciu, keď je vložka 0,25–0,75 vlákna pod povrchom — nikdy nesplachujte ani nevyčnievajte
- Pred inštaláciou skontrolujte, či je hĺbka kohútika dostatočná; nedostatočná hĺbka spôsobuje "vysúvanie" a deformáciu cievky
- Počas rezania používajte správne mazanie, aby ste zabránili zadretiu, ktoré môže spôsobiť zaseknutie vložky
Často kladené otázky
Dajú sa vložky s drôteným závitom znovu použiť?
Vložky bez zamotania je možné odstrániť a opakovane použiť bez poškodenia. Zapletené vložky sa dajú technicky odstrániť, ale odlomenie hrotu znemožňuje opätovné použitie. Pre aplikácie vyžadujúce častú údržbu špecifikujte vložky bez zamotania už od začiatku.
O koľko pevnejší je závitový otvor s vložkou?
Správne nainštalovaná vložka drôteného závitu poskytuje závit, ktorý je O 20% pevnejšia ako niť pôvodného základného materiálu v ťahu a výrazne lepšie v šmyku. Rozloženie zaťaženia po celej dĺžke vložky oproti koncentrácii na prvých 2-3 závitoch štandardného závitového otvoru poskytuje primárnu výhodu pevnosti.
Ovplyvňujú vložky špecifikácie krútiaceho momentu skrutiek?
Vyžadujú sa skrutkovacie vložky vyšší montážny moment (typicky 1,5–2× štandard) kvôli prevládajúcemu krútiacemu momentu z cievok uchopenia. Voľnobežné doštičky používajú štandardné hodnoty krútiaceho momentu. Vždy si overte špecifikácie výrobcu vložky, pretože nedostatočné utiahnutie môže spôsobiť uvoľnenie, zatiaľ čo nadmerné utiahnutie riskuje zlyhanie skrutky.
Sú vložky s drôteným závitom štandardizované?
Áno, väčšina vložiek vyhovuje DIN 8140 (európsky), NASM 21209 (Letecký priemysel), príp MS21209 (Vojenský štandard). Táto štandardizácia zabezpečuje kompatibilitu medzi výrobcami pre vložky, závitníky a inštalačné nástroje, hoci overenie sa odporúča pre kritické aplikácie.
Môžu byť vložky inštalované do slepých otvorov?
Áno, v slepých otvoroch fungujú ako zapletené, tak aj nezamotané vložky. Pri zahrotených doštičkách v slepých otvoroch zaistite, aby hĺbka otvoru vyhovovala celej dĺžke doštičky plus vôľa na odlomenie hrotu. Vložky bez zamotania sú obzvlášť výhodné pre slepé otvory, pretože eliminujú riziko uvoľnenia zachytenia v dutine.
Čo spôsobuje "točenie" alebo vyťahovanie vložky?
Vložiť otočenie v rodičovskom otvore ukazuje nedostatočný radiálny tlak , zvyčajne spôsobené: (1) nesprávnou veľkosťou závitníka STI, ktorá vedie k nadmerným závitom, (2) inštaláciou do materiálu pod minimálnou tvrdosťou/pevnosťou v šmyku alebo (3) použitím príliš krátkej dĺžky vložky pre zaťaženie. Oprava vyžaduje vyvŕtanie a inštaláciu väčšej vložky alebo prechod na pevnú vložku so zámkom na kľúč.
