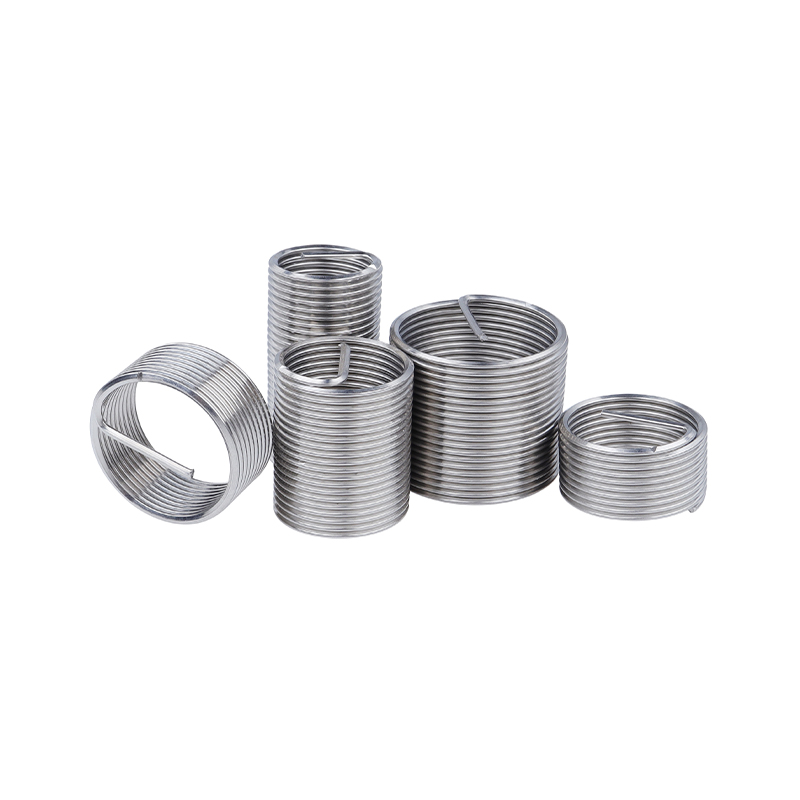

Závitová vložka drôtu s jemným stúpaním

Závitová vložka drôtu s jemným stúpaním

Závitová vložka s jemným stúpaním je drôtená závitová vložka s dizajnom jemného závitu. V porovnaní s drôtenými závitovými vložkami s hrubým rozstupom rovnakej kategórie je ich rozstup závitov menší a poskytuje viac záberových zubov v rámci rovnakého nominálneho priemeru. To rozdeľuje zaťaženie rovnomernejšie a zvyšuje odolnosť proti vibráciám a tesniaci výkon závitového spojenia. Vyrobené z presne navinutého drôtu z nehrdzavejúcej ocele v tvare diamantu, vytvára vysoko presné vnútorné závity v mäkkých materiáloch, ako je hliník alebo plast, alebo v poškodených závitových otvoroch, čím efektívne rieši problémy, ako je odizolovanie závitov, opotrebovanie a korózia. Poskytuje spoľahlivé riešenie na vystuženie závitov pre presné zariadenia, hydraulické systémy a ďalšie aplikácie vyžadujúce vysokú stabilitu a tesniaci výkon.

PREV：Skrutkovacia vložkaĎALŠÍ:Žiadny ďalší článok

Vlastnosti produktu

Dizajn jemného závitu: Menšie stúpanie závitu s väčším počtom záberových zubov, ktoré zaisťuje rovnomernejšie rozloženie zaťaženia a lepší výkon pri vibráciách a proti uvoľneniu v porovnaní s doštičkami s hrubým stúpaním. Vhodné pre vysokofrekvenčné vibračné podmienky.
Presné tvarovanie závitov: Vyrobené z drôtu z nehrdzavejúcej ocele v tvare diamantu, ktorý vytvára vysoko presné vnútorné závity, ktoré zaisťujú koaxiálne zarovnanie a presnosť montáže.
Odolnosť proti opotrebovaniu a korózii: Nerezová oceľ poskytuje vynikajúcu odolnosť proti opotrebovaniu a korózii, vhodná do vlhkého, chemického alebo iného drsného prostredia, čím predlžuje životnosť závitu.
Funkcia opravy závitov: Dokáže rýchlo opraviť poškodené otvory pre jemné závity bez výmeny základného materiálu, čo výrazne znižuje náklady na údržbu zariadenia.
Vynikajúci tesniaci výkon: Dizajn jemného závitu poskytuje väčšiu kontaktnú plochu, zlepšuje tesnenie spojov, vhodný pre hydraulické, pneumatické a iné aplikácie citlivé na úniky.

Aplikácie

Presné prístroje: Dosiahnite vysoko presné závitové spojenia v kritických komponentoch lekárskych prístrojov a meracích prístrojov, čím sa zabezpečí stabilná a spoľahlivá prevádzka.
Hydraulické a pneumatické systémy: Zosilnite závity na komponentoch, ako sú hydraulické ventily a valce, čím sa zlepší tesniaci výkon a zabráni sa úniku média.
Letectvo: Posilnenie jemných závitových spojov v ľahkých komponentoch na báze hliníka pre letecké aplikácie, ktoré spĺňajú požiadavky na vysokú spoľahlivosť montáže.
Automobilová výroba: Používa sa v komponentoch s vysokými vibráciami, ako sú prevodovky a motory na zvýšenie odolnosti závitu proti vibráciám a proti uvoľneniu.

Technické špecifikácie

Nominálny priemer Pitchp Nominálna xd dĺžka  cew  aloo Frestateomin priemer maternice max BitDiameterΦ DianebrmborMumbe často Pitchp Nominálna dĺžka MhmbercftF ems ate vonkajší priemer Priemer vŕtačkyΦ
mm Počet klapiek xd mm W min max
2 0.4 1d 2.00 2.9 2.6 2.8 2.1 2-56 0.435 1d 2.2 3.0 2.7 2.9 2.4
1,5 d 3.00 4.9 1,5 d 3.3 5.25
2d 4.00 6.9 2d 4.4 7.4
2,5 d 5.50 8.9 2,5 d 5.5 9.6
2.5 0.45 1d 2.50 3.5 3.3 3.5 2.6 4-40 0.635 1d 2.9 2.8 3.66 4.04 3.1
1,5 d 3.75 5.9 1,5 d 4.3 4.8
2d 5.00 8.1 2d 5.8 6.8
2,5 d 6.25 10.5 2,5 d 7.2 8.8
3 0.5 1d 3.00 3.9 3.8 4.0 3.1 6-32 0.794 1d 3.5 2.8 4.52 4.90 3.8
1,5 d 4.50 6.3 1,5 d 5.3 4.8
2d 6.00 8.7 2d 7.0 6.7
2,5 d 7.50 11.1 2,5 d 8.3 8.7
4 0.7 1d 4.00 3.7 5.1 5.3 4.2 8-32 0.794 1d 4.2 3.5 5.20 5.56 4.4
1,5 d 6.00 6.1 1,5 d 6.3 5.9
2d 8.00 8.4 2d 8.3 8.3
2,5 d 10.00 10.9 2,5 d 10.5 10.7
5 0.8 1d 5.00 4.3 6.4 6.6 5.2 10-32 0.794 1d 4.8 4.1 6.19 6.68 5.1
1,5 d 7.50 6.9 1,5 d 7.2 6.8
2d 10.00 9.7 2d 9.6 9.5
2,5 d 12.50 12.3 2,5 d 12.1 12.1
6 1. 1d 6.00 4.2 7.6 7.9 6.3 1/4-20 1.270 1d 6.4 3.4 7.86 8.38 6.7
1,5 d 9.00 6.9 1,5 d 9.5 5.7
2d 12.00 9.6 2d 12.7 8.0
2,5 d 15.00 12.3 2,5 d 15.9 10.3
8 1.25 1d 8.00 4.7 9.9 10.1 8.3 16.-18.5 1.411 1d 7.9 4.0 9.64 10.16 8.4
1,5 d 12.00 7.4 1,5 d 11.9 6.6
2d 16.00 10.6 2d 15.9 9.3
2,5 d 20.00 13.5 2,5 d 19.8 11.9
10 1.5 1d 10.00 5.0 12.1 12.5 10.4 3/8-16 1.588 1d 9.5 4.4 11.48 11.99 10
1,5 d 15.00 8.1 1,5 d 14.3 7.2
2d 20.00 11.2 2d 19.1 10.1
2,5 d 25.00 14.2 2,5 d 23.8 12.9
12 1.75 1d 12.00 5.2 14.4 14.8 12.4 7/16-14 1.814 1d 11.1 4.5 13.36 13.99 11.6
1,5 d 18.00 8.4 1,5 d 16.7 7.4
2d 24.00 11.7 2d 22.2 10.3
2,5 d 30.00 14.7 2,5 d 27.8 13.1
14 2 1d 14.00 5.6 16.8 17.2 14.5 1/2-13 1.954 1d 12.7 4.8 15.16 15.80 13.2
1,5 d 21.00 8.8 1,5 d 19.1 7.9
2d 28.00 12.0 2d 25.4 10.9
2,5 d 35.00 15.2 2,5 d 31.8 13.9
16 2 1d 16.00 6.5 19.0. 19.4 16.5 8.-11.5 2.309 1d 15.9 5.3 18.84 19.48 16.6
1,5 d 24.00 10.1 1,5 d 23.8 8.3
2d 32.00 13.8 2d 31.8 11.8
2,5 d 40.00 17.5 2,5 d 39.7 15.0
20 2.5 1d 25.00 6.3 23.7 24.2 20.6 3/4-10 2.540 1d 19.1 5.9 22.36 23.00 19.7
1,5 d 30.00 10.0 1,5 d 28.6 9.4
2d 40.00 13.7 2d 38.1 13.0
2,5 d 50.00 17.4 2,5 d 47.6 16.6
24 3 1d 24.00 6.2 28.6 29.1 24.8 7/8-9 2.822 1d 22.2 6.3 25.93 26.72 23
1,5 d 36.00 10.0 1,5 d 33.3 10.0
2d 48.00 14.0 2d 44.5 13.7
2,5 d 60.00 18.0 2,5 d 55.6 17.4

V súlade s Vysvetlite
D Menovitý priemer skrutkového puzdra (nominálny priemer skrutky)
P Stúpanie závitu
W Skrutkové puzdro v voľnom stave, číslo skrutkového puzdra FS
中 Výber priemeru nástavca pre FS skrutkovanie
Dz Skrutkovacia objímka vo voľnom stave, vonkajší priemer FSskrutkovej objímky
L Menovitá dĺžka skrutkovacieho puzdra
L1 Hĺbka vŕtania skrutky
L2 Montáž FS skrutiek s vnútorným závitovým otvorom účinná dĺžka závitu
L3 Maximálna hĺbka skrutky, keď nie je počas inštalácie odstránená stopka skrutky FS
L4 Skutočná efektívna dĺžka otvoru pre inštaláciu skrutky S

Technické špecifikácie

Profil spoločnosti
Dongtai Jinzhize Metal Products Co., Ltd.
Dongtai Jinzhize Metal Products Co., Ltd.
Ako Výrobca jemných závitových špirálových vložiek a Továreň na metrické jemné drôtené vložky, Dongtai Jinzhize Metal Products Co., Ltd. je špecializované výrobné zariadenie zamerané na závitové spojovacie produkty pre automobilový a letecký priemysel. Primárne vyrábame špirálové drôtené vložky, samorezné vložky, kľúčové poistné vložky, závitové adaptéry, olejové zátky, ako aj zodpovedajúce inštalačné závitníky a nástroje. Spoločnosť bola založená v roku 2015 a sídli vo vlastnom výrobnom závode s rozlohou 10 000 metrov štvorcových, vybavenom stovkami obrábacích strojov a automatizovanými výrobnými systémami. V priebehu rokov sme vybudovali skúsený tím dizajnérov, vývojárov a výrobných špecialistov, doplnený o prísny systém riadenia kvality a komplexný mechanizmus popredajného servisu. Naše produkty sú široko používané v automobilovom priemysle (vrátane motorov a prevodoviek pre osobné aj úžitkové vozidlá), leteckom priemysle a výrobe koľajových vozidiel. S ročným obratom 153 miliónov RMB v roku 2024 máme kapacitu na veľkoobjemovú a stabilnú dodávku. Sme odhodlaní poskytovať zákazníkom vysoko konzistentné, sledovateľné produkty a spoľahlivú servisnú podporu.
