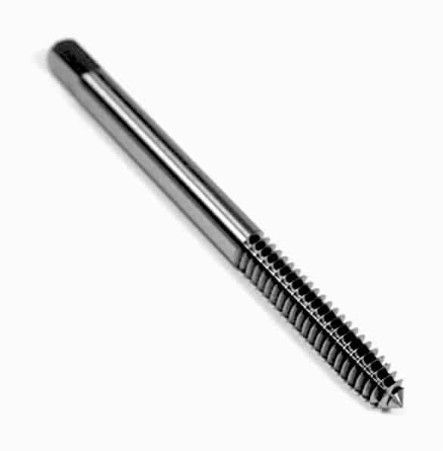

Čo je závitník?
A závitový kohútik je špecializovaný rezný nástroj určený na vytváranie vnútorných závitov v predvŕtaných otvoroch. Funguje tak, že odoberá materiál (rezné závitníky) alebo premiestňuje materiál (tvarovacie závitníky) na vytvorenie špirálových drážok, do ktorých sa zmestia skrutky, skrutky a iné závitové spojovacie prvky. Závitové závitníky sú nevyhnutné vo výrobe, automobilovom, leteckom a inštalatérskom priemysle, kde sa vyžaduje presné vnútorné závitovanie na montáž a mechanické upevnenie.

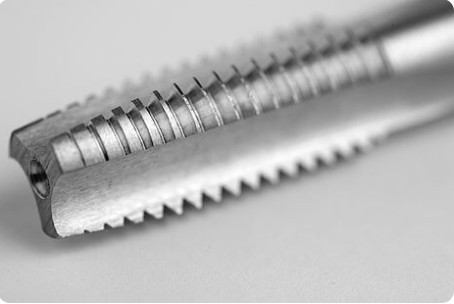

Závitové závitníky sa zvyčajne vyrábajú z kalenej chrómovej ocele, rýchloreznej ocele (HSS) alebo monolitického karbidu, aby odolali rezným silám a treniu vznikajúce počas procesu rezania závitov. Nástroj má pozdĺžne drážky, ktoré poskytujú rezné hrany a kanály na odvádzanie triesok, spolu so skoseným vedením, ktoré vedie závitník do otvoru.
Hlavné funkcie závitníka
Vytvorenie vnútorného vlákna
Primárnou funkciou závitníka je rezať alebo vytvárať vnútorné závity v otvoroch. Na rozdiel od nástrojov na vonkajšie závitovanie (matrice), závitníky pracujú zvnútra valcového povrchu, čím vytvárajú vnútorný komponent závitového spojenia. To umožňuje bezpečné pripevnenie skrutiek, skrutiek a čapov na kovové, plastové alebo kompozitné obrobky.
Oprava a obnova závitov
Závitníky plnia rozhodujúcu funkciu pri opravách poškodených alebo odizolovaných vnútorných závitov. Opätovným vyrezaním profilu závitu môžu závitníky obnoviť opotrebované závity na ich pôvodné špecifikácie, čím sa ušetrí vysokohodnotné komponenty pred zošrotovaním. Toto je obzvlášť dôležité pri opravách motorov, údržbe strojov a leteckých aplikáciách, kde sú náklady na výmenu komponentov značné.
Správa čipov a evakuácia
Rôzne geometrie závitníkov sú navrhnuté tak, aby efektívne spravovali triesky. Špirálové závitníky posúvajú triesky dopredu (ideálne pre priechodné otvory), zatiaľ čo závitníky so špirálovou drážkou ťahajú triesky dozadu (nevyhnutné pre slepé otvory). Táto funkcia odvádzania triesok zabraňuje zlomeniu nástroja a zabezpečuje kvalitu závitu.
Ako používať závitník na výpočty závitov
Klepnite na položku Výpočet veľkosti vŕtačky
Pred závitovaním musíte vyvŕtať vodiaci otvor so správnym priemerom. Veľkosť závitníka je vypočítaná tak, aby sa dosiahla približne 65–75 % záber závitu , ktorý poskytuje optimálnu rovnováhu medzi silou a krútiacim momentom. Len vyvŕtaná diera 0,2 mm poddimenzovaný môže zvýšiť závitovací moment o 15 – 25 % , čo výrazne zvyšuje riziko zlomenia.
RPM a výpočet rýchlosti posuvu

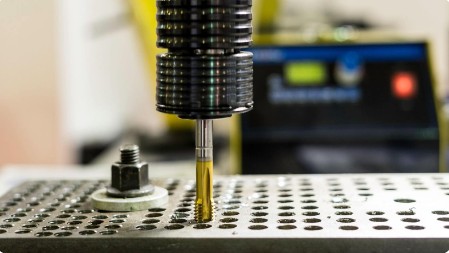

Pre CNC závitovanie sa rýchlosť vretena (RPM) vypočíta podľa vzorca: RPM = (rýchlosť rezania × 1 000) / (π × priemer závitníka) . Rýchlosť posuvu sa musí presne zhodovať so stúpaním závitu – akýkoľvek nesúlad spôsobí zaseknutie závitu alebo zlomenie závitníka. Napríklad závitník M6×1,0 vyžaduje posuv presne 1,0 mm na otáčku.
Výpočet hĺbky pre slepé diery
Pri vŕtaní slepých otvorov vypočítajte hĺbku vŕtania 3–5 rozstupových dĺžok vôle nad požadovanú hĺbku závitu. Tým sa bráni tomu, aby sa kohútik dotýkal dna otvoru, čo by spôsobilo okamžité prasknutie. Pre závit M8×1,25 vyžadujúci hĺbku závitu 20 mm vŕtajte do hĺbky najmenej 24–26 mm.

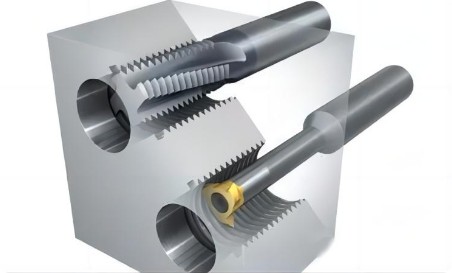

Závitovanie vs. iné metódy závitovania
Kľúčový poznatok: Frézovanie závitov sa uprednostňuje pre materiály nad 50 HRC alebo diely vysokej hodnoty, pretože zlomené frézy sa dajú ľahšie odstrániť ako zlomené kohútiky. Ponuky klepania na formulár 3× dlhšia životnosť nástroja než rezanie závitníkov v hliníku, ale je obmedzené na materiály ≤36 HRC.
Rozdiel medzi závitníkom a závitovým závitníkom
Termíny sa často používajú zameniteľne, existujú však jemné rozdiely:
- "klepnutie" je všeobecný pojem pre akýkoľvek nástroj používaný na vytváranie vnútorných závitov, vrátane ručných závitníkov, strojových závitníkov a tvárniacich závitníkov.
- "Titread Tap" špecificky sa vzťahuje na kompletnú zostavu rezného nástroja s definovanou geometriou závitu, drážkami a konfiguráciou drieku navrhnutú na výrobu štandardizovaných profilov závitov (napr. UNC, UNF, metrický).
V praktickom použití výraz „závitník“ zdôrazňuje funkciu nástroja pri vytváraní špirálových závitov, zatiaľ čo výraz „závitník“ sa môže širšie vzťahovať na kategóriu nástrojov. Oba pojmy opisujú rovnakú základnú skupinu nástrojov.
Ako zabrániť prasknutiu kohútika
Zlomenie závitníka patrí medzi najnákladnejšie zlyhania obrábania, pričom často je potrebné zlomiť závitníky v slepých otvoroch EDM extrakcia ktoré môžu stáť viac ako samotný diel. Implementujte tieto osvedčené stratégie:
Optimalizujte veľkosť pilotného otvoru
Cieľ 75% záber závitu skôr ako 100 %. Plné závity pridávajú iba 5% pevnosti, ale strojnásobujú nároky na krútiaci moment. Overte veľkosť vrtáka pri nastavovaní – nikdy sa nespoliehajte iba na údaje programu.
Vyberte možnosť Správna geometria klepnutia
- Priechodné otvory: Použite špirálové kohútiky (hlava pištole), ktoré tlačia triesky dopredu
- Slepé diery: Použite špirálové kohútiky, ktoré ťahajú triesky nahor
- Hlboké otvory (>1,5× priemer): Implementujte cykly poklepania
Ovládanie parametrov rezania
Znížte rýchlosť rezania o 20 – 30 % pre kalené ocele. Použite režim tuhého závitovania v CNC na synchronizáciu rýchlosti vretena a rýchlosti posuvu – nesprávne zarovnanie spôsobuje nerovnomerné zaťaženie a zlomenie.
Zabezpečte správne mazanie
Rezné kvapaliny na báze oleja s prísadami pre extrémne tlaky prekonávajú vo vode rozpustné chladiace kvapaliny na závitovanie. V prípade nehrdzavejúcej ocele 316L spôsobuje nedostatočné mazanie deformačné spevnenie a zadretie.
Udržiavajte stav náradia a stroja
- Vymeňte kohútiky proaktívne na základe limitov počtu závitov, nečakajte na zlyhanie
- Skontrolujte, či je hádzanie vretena ≤0,01 mm
- Použite plávajúce držiaky kohútikov na vyrovnanie menších nesúosov
Čo je to slepá diera a aký kohútik by sa mal použiť?
Definícia slepej diery
A slepá diera je otvor, ktorý neprechádza úplne cez obrobok — má uzavreté dno. Na rozdiel od priechodných otvorov, slepé otvory zachytávajú triesky vo vnútri, čím je vytváranie závitov výrazne náročnejšie. Slepé otvory sú bežné v motorových blokoch, hydraulických potrubiach a konštrukčných komponentoch, kde upevňovacie prvky nesmú vyčnievať cez opačnú stranu.
Odporúčané typy závitníkov pre slepé otvory
Kritická požiadavka: Pre slepé otvory vždy použite špirálové flautové kohútiky s vnútornými kanálmi chladiacej kvapaliny, ak je to možné. Tieto ťahajú triesky smerom nahor a von z otvoru, čím zabraňujú upchávaniu na dne, ktoré spôsobuje zlomenie. V prípade otvorov hlbších ako 1,5× priemer použite rezací závit – posuňte 2–3 závity dopredu a potom ho zatiahnite, aby ste odstránili triesky.
Ako udržiavať závitník
Čistenie a skladovanie
Po každom použití dôkladne vyčistite kohútiky kefou a rozpúšťadlom, aby ste odstránili triesky a zvyšky reznej kvapaliny. Batérie skladujte v samostatných priehradkách alebo ochranných puzdrách, aby ste predišli poškodeniu hrán. Kohútiky nikdy nehádžte do zásuviek na náradie, kde by sa mohli dotknúť iných nástrojov.
Kontrola a ostrenie
Skontrolujte rezné hrany závitníka pod zväčšením, či nie sú opotrebované, odštiepené alebo nahromadené. Prebrúste drážky, keď sa zistí opotrebovanie, ale nikdy nebrúste spodok flauty – to oslabuje nástroj. Počas prebrúsenia odstráňte všetky opotrebované časti, aby ste obnovili správnu geometriu. Počas preostrovania sa vyhnite príliš úzkej šírke pozemku.
Povlak a povrchová úprava

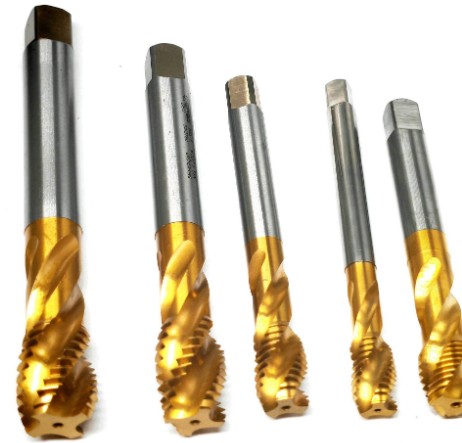

Aplikujte povrchové úpravy ako napr Nitrid titánu (TiN) alebo oxid pary na zníženie trenia a predĺženie životnosti nástroja. Povlaky TiCN sú obzvlášť účinné pre aplikácie z nehrdzavejúcej ocele. Re-potiahnuté kohútiky môžu dosiahnuť 2–3× životnosť nástroja nepokovovaných nástrojov.
Životospráva
Stanovte vopred stanovené limity životnosti nástroja na základe materiálu a počtu závitov. Napríklad môže spracovať kohútik HSS z hliníka 500-1000 otvorov , pričom rovnaký kohútik z nehrdzavejúcej ocele 316L môže len vydržať 50-100 jamiek . Závitníky vymeňte proaktívne – opotrebované závitníky režú poddimenzované závity a vyžadujú vyšší krútiaci moment, čím sa zvyšuje riziko zlomenia.
Často kladené otázky o závitníkov
Prečo sa môj kohútik stále láme v slepých dierach?
Najčastejšou príčinou je hromadenie triesok na dne otvoru . Prejdite na závitníky so špirálovými drážkami, ktoré ťahajú triesky smerom nahor, overte si, že vaša hĺbka vŕtania poskytuje primeranú vôľu (3–5 stúpaní za hĺbkou závitu) a pri hlbokých otvoroch zvážte cykly rezania závitov.
Môžem použiť rovnaký kohútik na ručné aj strojové naklepávanie?

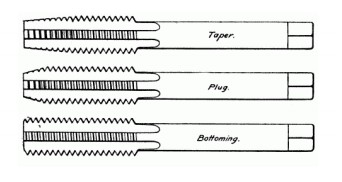

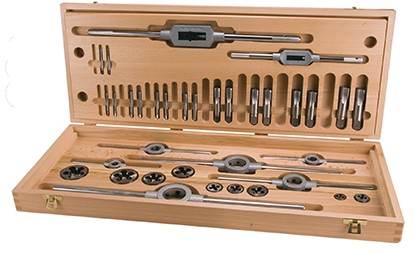

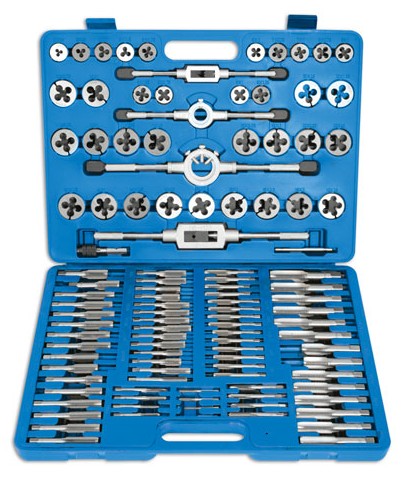

Ručné závitníky (kuželové, zástrčkové, spodné súpravy) sú určené na ručné použitie so závitníkovými kľúčmi a majú špecifické dĺžky skosenia pre progresívne rezanie. Strojové závitníky sú navrhnuté pre použitie v CNC/obrábacom centre so synchronizovanými rýchlosťami posuvu. Zatiaľ čo ručné kohútiky je možné použiť v strojoch, strojové kohútiky by sa nemali používať manuálne kvôli ich agresívnej geometrii.
Aký je rozdiel medzi rezaním a tvarovaním závitníkov?
Rezanie kohútikov odoberajte materiál, aby ste vytvorili závity a vytvorili triesky. Tvarovacie kohútiky (valcovacie závitníky) vytláčajú materiál bez tvorby triesok a vytvárajú pevnejšie závity s lepšou povrchovou úpravou. Avšak tvárnenie závitníkov vyžaduje materiály ≤ 36 HRC a vytvára o niečo väčšie závity, ktoré si vyžadujú väčšie vodiace otvory.
Ako odstránim zlomený kohútik z otvoru?
Metódy odstraňovania zahŕňajú: (1) extraktory závitníka, ktoré uchopia zlomenú stopku, (2) elektroerozívne obrábanie (EDM) na vypálenie závitníka, (3) starostlivé vŕtanie ľavostrannými vrtákmi alebo (4) chemické rozpúšťanie dielov s vysokou hodnotou. Prevencia je vždy nákladovo efektívnejšia – odstránenie zlomeného kohútika môže stáť viac ako samotný obrobok.
Prečo sú moje vlákna príliš tesné alebo príliš voľné?
Voľné vlákna označujú príliš veľké vyvŕtané otvory alebo opotrebované závitníky, ktoré rezajú poddimenzované. Tesné nite naznačujú poddimenzované vrtáky, opotrebované závitníky, ktoré režú poddimenzované (opotrebenie bokov zvyšuje priemer stúpania) alebo nedostatočné mazanie spôsobujúce zadretie. Na výkresoch vždy overte veľkosť vrtákov a špecifikujte triedy tolerancie (6H pre metrické, 2B pre Unified).
Akú rýchlosť rezania mám použiť na rezanie závitov?
Typické povrchové rýchlosti: Hliník: 15–25 m/min; uhlíková oceľ: 8–12 m/min; Nerezová oceľ: 4–8 m/min; Kalená oceľ (>45 HRC): 3–5 m/min . Ak máte pochybnosti, začnite na spodnom konci a postupne zvyšujte. Nadmerná rýchlosť spôsobuje spevnenie nehrdzavejúcej ocele a nahromadenie tepla, ktoré urýchľuje opotrebovanie.
